热门搜索:

青岛卓能达建筑科技有限公司西安分公司供应高强无收缩灌浆料、不发火防静电砂浆、混凝土路面薄层修补料、预应力孔道压浆料、压浆剂、支座灌浆料、高强无收缩灌浆料、自流平水泥、水泥基渗透结晶型防水材料、防水砂浆、修补砂浆、植筋胶、粘钢胶等。

    湖南微膨胀灌浆料厂家

    更新时间:2020-04-29   浏览数:24
    所属行业:建材 特种建材
    发货地址:陕西省西安市未央区张家堡街道
    产品规格:
    产品数量:9999.00吨
    包装说明:
    单 价:面议
    依托先进的生产技术、强大的科研队伍、健全的销售网络和完善的售后服务,竭诚为国内外市场提供高品质的特种建材
    湖南微膨胀灌浆料厂家
    CGM高强无收缩灌浆料
    灌浆料系列
    CGM-380高强无收缩灌浆料
    CGM-340高强无收缩灌浆料
    CGM-270高强无收缩灌浆料
    灌浆料(标准型)
    灌浆料(超早强)
    灌浆料(防冻型)
    灌浆料(防腐型)
    灌浆料(钢纤维)
    灌浆料(耐热型)
    灌浆料(超高强)
    支座灌浆料
    抗分散灌浆料
    环氧树脂灌浆料
    水性环氧树脂灌浆料
    丙烯酸盐灌浆料
    钢筋连接用套筒灌浆料
    高流态速凝环氧灌浆料
    一、产品特点
    1. 高强、早强:1—3天抗压强度可达30—50Mpa以上,设备安装完毕一天后即可运行。 高流态、不泌水、防锈蚀。
    2.自流性高:可填充全部空隙,满足设备二次灌浆的要求。现场只需加水搅拌,直接灌入设备基础,砂浆自流,施工免振。确保无振动、长距离的灌浆施工。
    3. 微膨胀性:保证设备与基础之间紧密接触,二次灌浆后无收缩。
    4. 灌浆料有效承载面积:确保灌浆料与设备底板、钢柱脚板、超大钢板的接触面积在95%以上。
    5. 耐久性强:经200万次疲劳实验,50次冻融循环实验强度无明显变化。
    6. 抗油渗性:在机油中浸泡30天后其强度比浸油前提高10%以上。
    7. 耐热性:在高炉基础、渣道墙、冲渣沟等部位600℃以下的高温环境中长期使用;
    8. 可冬季施工,耐候性好:允许在-10℃气温进行室外施工。
    9. 低碱腐蚀:严格控制原料的碱含量,适用于对碱有抑制要求的工程。
    10.多种浇注方式,可采用高位自流、机械泵送和高压注浆等,确保灌浆料浇筑施工后不离析、不泌水、不沉降;
    11.按正确的灌浆施工工艺能达到90%的有效承载面(EBA)
    12复合膨胀双重效应,精确定位。
    二、产品性能指标
    CGM高强无收缩灌浆料主要性能指标(表一)
    产品型号 CGM-380 CGM-340 CGM-300 CGM-270
    流动度 (mm) 初始值 ≥380 ≥340 ≥300 ≥270* ≥650*
    30min 保留值 ≥340 ≥310 ≥260 ≥240* ≥550*
    竖向膨胀率 (%) 3h 0.1~3.5
    24h与3h的
    膨胀值之差 0.02~0.5
    产品特性 标准型 超早强 防冻型 防腐型 钢纤维 耐热型 超高强
    抗压强度 (MPa) 2h ≥20.0
    1d ≥20.0 ≥30.0 ≥10.0 ≥20.0 ≥20.0 ≥30.0 ≥30.0
    3d ≥40.0 ≥40.0 ≥15.0 ≥40.0 ≥40.0 ≥50.0 ≥50.0
    28d ≥60.0 ≥60.0 ≥60.0 ≥60.0 ≥60.0 ≥80.0 ≥80.0
    对钢筋有无锈蚀作用 无
    泌水率 (%) 0
    表示坍落度数值,表示坍落扩展度数值;
    可根据工程需要选择相应特性的CGM高强无收缩灌浆料系列产品;防冻型抗压强度是在-10℃测的;
    防腐型适用于沿海港口、盐田、盐渍侵蚀严重地区的设备基础,钢结构柱脚基础的二次灌浆。满足JC/T1011-2006《混凝土抗硫酸盐类侵蚀防腐剂》,GB/T18736-2002《高强高性能混凝土用矿物外加剂》等标准。
    以上数据在标准实验室控制条件下测的;
    单位用量:约2200kg~2400kg/ m3 ; 推荐用水量:12%-13%
    一: 用于冬期施工的CGM高强无收缩灌浆料应符合表一和表二规定。
    用于冬期施工时的CGM防冻型高强无收缩灌浆料性能指标(表二)
    规定温度 (℃) 抗压强度比 (%)
    R-7 R-7+28 R-7+56
    -5 ≥20 ≥80 ≥90
    -10 ≥12
    注:1 R-7表示负温养护7天的试件抗压强度值与标准养护28天的试件抗压强度 值的比值;
    2 R-7+28、R-7+56分别表示负温养护7天转标准养护28天和负温养护7天转标准养护56天的试件抗压强度值与标准养护28天的试件抗压强度值的比值。
    3 施工时低温度可比规定温度低5℃。
    二:用于高温环境的高强无收缩灌浆料性能应符合表一和表三规定。
    CGM耐热型高强无收缩灌浆料耐热性能指标(表三)
    使用环境温度(℃) 抗压强度比 (%) 热震性(20次)
    200~500 ≥100 1)试件表面无脱落
    2)热震后的试件浸水端抗压强度与试件标准养护28d的抗压强度比(%)≥90
    三、应用范围
    CGM灌浆料系列产品
    CGM-380 CGM-340 CGM-300 CGM-270
    设备基础及钢结构柱脚底板二次灌浆 地脚螺栓锚固灌浆 钢结构柱及混凝土柱杯口灌浆 混凝土结构改造和加固 后张预应力混凝土结构孔道灌浆 冬期施工灌浆 高温环境应用灌浆料 受腐蚀的设备基础 防爆抗震构筑物、重型机械基础
    地脚螺栓锚固用CGM高强无收缩灌浆料的选择:
    螺栓表面与孔壁的净间距(mm) 水泥基灌浆材料类别
    15~50 CGM-340、CGM-300
    50~100 CGM-300、CGM-270
    >100 CGM-270
    二次灌浆用CGM高强无收缩灌浆料的选择:
    灌浆层厚度(mm) 水泥基灌浆材料类别
    5~50 CGM-380
    20~100 CGM-340
    80~200 CGM-300
    >200 CGM-270
    四、应用技术规范
    1、施工准备
    1)施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量检验制度。灌浆前应有施工组织设计或施工技术方案,并经审查批准。
    2)灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。
    3)模板支护除应符合现行国家标准《混凝土结构工程施工质量验收规范GB50204中的有关规定外,尚应符合下列规定:
    4) 二次灌浆时,模板与设备底座四周的水平距离宜控制在100mm左右;模板顶部标高应不低于设备底座上表面50mm;
    5) 混凝土结构改造加固时,模板支护应留有足够的灌浆孔及排气孔,灌浆孔的孔径不小于50mm,间距不超过1000mm,灌浆孔与排气孔应高于孔洞高点50mm。
    2、拌合
    1)水泥基灌浆材料拌合时,应按照产品要求的用水量加水。
    2) 水泥基灌浆材料宜采用机械拌合。拌合时宜先加入2/3的水拌合约3分钟然后加入剩余水量拌合直至均匀。若生产厂家对产品有具体拌合要求,应按其要求进行拌合。
    3) 拌合地点宜靠近灌浆地点。
    3、 地脚螺栓锚固灌浆
    1) 锚固地脚螺栓施工工艺应符合附录B的要求。
    2) 地脚螺栓成孔时,螺栓孔的水平偏差不得大于5mm,垂直度偏差不得大于5°。螺栓孔壁应粗糙,应将孔内清理干净,不得有浮灰、油污等杂质,灌浆前用水浸泡8~12h,清除孔内积水。当环境温度低于5℃时应采取措施预热,温度保持在10℃以上。
    3) 灌浆前应清除地脚螺栓表面的油污和铁锈。
    4) 将拌合好的水泥基灌浆材料灌入螺栓孔内,可根据需要调整螺栓的位置。灌浆过程中严禁振捣,可适当插捣,灌浆结束后不得再次调整螺栓。
    5) 孔内灌浆层上表面宜低于基础混凝土表面50mm左右。

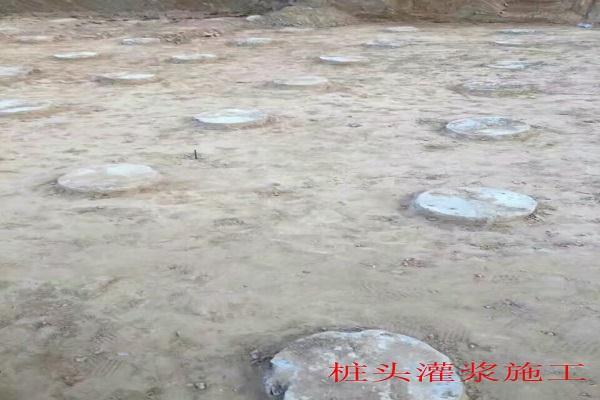

    4、 二次灌浆
    1)二次灌浆应根据工程实际情况,选用合适的灌浆方法。工艺流程应符合附录C的要求。
    2)灌浆前,应将与灌浆材料接触的设备底板和混凝土基础表面清理干净,不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h,基础混凝土表面应充分润湿,灌浆前1h,清除积水。
    3)二次灌浆时,应从一侧进行灌浆,直至从另一侧溢出为止,不得从相对两侧同时进行灌浆。灌浆开始后,必须连续进行,并尽可能缩短灌浆时间。
    4)轨道基础或灌浆距离较长时,视实际工程情况可分段施工。
    5)在灌浆过程中严禁振捣,必要时可采用灌浆助推器(图7.4.5)沿浆体流动方向的底部推动灌浆材料,严禁从灌浆层的中、上部推动。
    设备基础灌浆完毕后,宜在灌浆后3~6h沿底板边缘向外切45°斜角。
    5、 混凝土结构改造和加固灌浆
    1) 水泥基灌浆材料接触的混凝土表面应充分凿毛。
    2) 混凝土结构缺陷修补,应剔除酥松的混凝土并露出钢筋,将修补区域边缘切成垂直形状,深度不小于20mm。
    3) 灌浆前应清除所有的碎石、粉尘或其它杂物,并湿润基层混凝土表面。
    4) 将拌合均匀的灌浆材料灌入模板中并适当敲击模板。
    5) 灌浆层厚度大于150mm时,应采取相关措施,防止产生温度裂缝。
    6、 后张预应力混凝土结构孔道灌浆
    1) 后张预应力混凝土结构孔道灌浆方法应符合规定:
    灌浆工艺的选择
    环境类别 一、二 三 四、五
    灌浆工艺 可采用压力法灌浆或真空压浆法灌浆 宜采用压力法灌浆或真空压浆法灌浆 应采用真空压浆法灌浆
    2) 正式灌浆前宜选择有代表性的孔道进行灌浆试验。
    3) 灌浆工艺应符合国家现行有关标准的要求;灌浆过程中,不得在水泥基灌浆材料中掺入其他外加剂、掺合料。
    7、 冬期施工
    1) 日平均温度低于5℃时应按冬期施工并符合下列要求:
    2) 灌浆前应采取措施预热基础表面,使其温度保持在10℃以上,并清除积水;
    3)应采用不超过65℃的温水拌合水泥基灌浆材料,浆体的入模温度在10℃以上;
    4)受冻前,水泥基灌浆材料的抗压强度不得低于5MPa。
    湖南微膨胀灌浆料厂家
    青岛卓能达建筑科技有限公司西安分公司位于历史文化悠久的古城--西安,地理位置优越,交通纵横便利。公司在全国拥有多个区域性生产基地,基本形成了能覆盖全国的销售和服务网络。
    湖南微膨胀灌浆料厂家
    PM聚合物水泥注浆料
    灌浆料系列
    CGM-380高强无收缩灌浆料
    CGM-340高强无收缩灌浆料
    CGM-270高强无收缩灌浆料
    灌浆料(标准型)
    灌浆料(超早强)
    灌浆料(防冻型)
    灌浆料(防腐型)
    灌浆料(钢纤维)
    灌浆料(耐热型)
    灌浆料(超高强)
    座浆料
    超细水泥
    支座灌浆料
    干硬性无收缩砂浆
    抗分散灌浆料
    轨道胶泥灌浆料
    环氧树脂灌浆料
    水性环氧树脂灌浆料
    丙烯酸盐灌浆材料
    聚合物水泥注浆料
    钢筋连接用套筒灌浆料
    高流态速凝环氧灌浆料
    PM聚合物水泥注浆料是一种以高强度水泥、聚羧酸类超塑化剂、多元矿物质材料为主要改性组分的水泥基灌浆材料,具有流动性好、微膨胀、有一定韧性、与混凝土粘结力强、防腐耐久的特点,适用于混凝土结构裂缝宽度大于3mm以上裂缝的灌注修补及外包钢加固等。二、性能指标表1聚合物水泥注浆料的性能指标序号
    一:检验项目: 性能指标 检验方法
    1: 外观 粉体,无结块 目测
    2 :凝结时间(h:min) 初凝 ≥1:00 DL/T 5 126-2001 终凝 ≤12:00
    3: 流动度(mm) 初始值 ≥340 GB/T 50448-2008 30min保留值 ≥300
    4 :抗压强度(MPa) 28d ≥40 DL/T
    5 :126-2001GB50367-20065 抗折强度(MPa) 28d ≥10
    6 :劈裂抗拉强度(MPa) 28d ≥5 GB50367-2006附录G
    7: 与混凝土的正拉 粘结强度(MPa) 28d ≥25,且为混凝土内聚破坏 GB50367-2006附录F
    三、施工工艺
    1、预处理:用压缩空气将混凝土裂缝中的灰渣、污染物吹出。
    2、埋设灌浆管:沿裂缝长度方向每500mm左右埋设一个灌浆管。
    3、封缝:用无机快速封堵材料或将裂缝表面全部封闭。
    4、试压:将灌浆管封闭,用02~03MPa压力做压水或压气试验,观察封缝是否 密实,并保持混凝土裂缝面潮湿但缝内无积水。
    5、配料:CGM聚合物水泥注浆料的质量配比为:聚合物水泥注浆料∶水=10∶ (25~28)。采用强制式搅拌机或改装的冲击电钻进行搅拌,搅拌均匀后使用。拌制好的浆料应色泽均匀,无粉团、沉淀、花白料、泌水等,且流动性符合注浆稠度要求。注浆料配制后,应立即使用,以免凝固。
    6、注浆:将拌好的注浆料装入专用压力注浆罐,采用03MPa左右的压力将浆料 连续注入裂缝。竖向裂缝应逐个从下而上一个个灌浆咀注浆,注满的灌浆咀立即封闭。注浆过程应注意排除裂缝中的空气,后一个灌浆管为排气孔,不得堵死,以免影响空气排放。
    7、养护:注浆结束后,注浆部位应维持水养护7d以上。
    四、包装、贮存、运输 本产品采用双组份包装,采用复合牛皮纸袋包装,40Kg/袋。本产品应贮存在干燥、清洁的库房内,注意防潮、防止日晒雨淋,贮存温度宜为5~35℃。自生产之日起,有效贮存期为6个月。
    -/gbacabd/-

    http://www.qdzndgs.com
