热门搜索:

青岛卓能达建筑科技有限公司西安分公司供应高强无收缩灌浆料、不发火防静电砂浆、混凝土路面薄层修补料、预应力孔道压浆料、压浆剂、支座灌浆料、高强无收缩灌浆料、自流平水泥、水泥基渗透结晶型防水材料、防水砂浆、修补砂浆、植筋胶、粘钢胶等。

    张家界孔道压浆料剂厂家直销 点击查看详情

    张家界孔道压浆料剂厂家直销 点击查看详情

    更新时间:2019-12-03   浏览数:15
    所属行业:建材 特种建材
    发货地址:陕西省西安市未央区张家堡街道
    产品规格:
    产品数量:9999.00吨
    包装说明:
    单 价:面议
    公司严格执行ISO9001国际质量管理体系和ISO14001国际环境管理体系

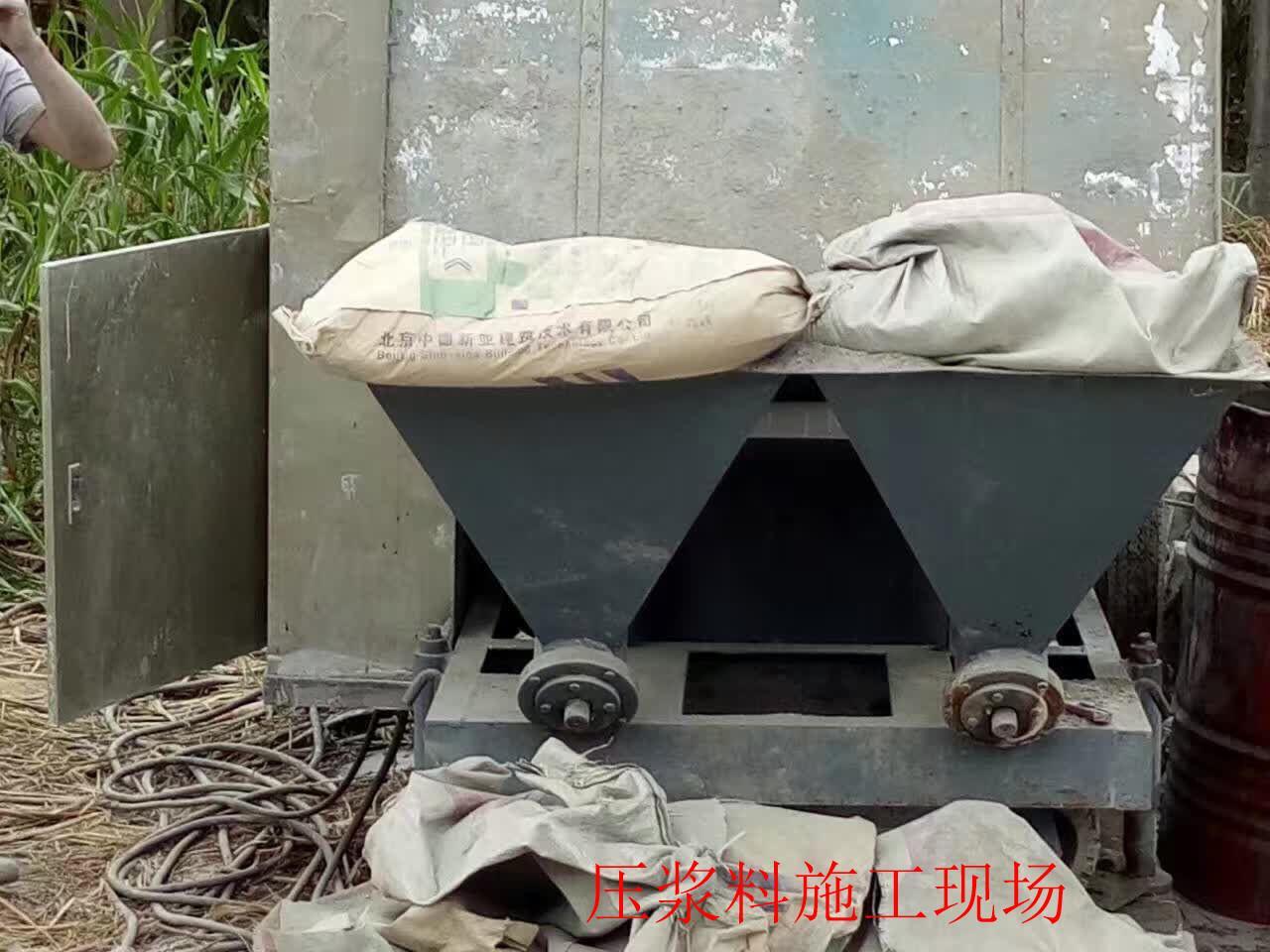

    三、压浆设备要求1、搅拌采用能制备具有胶稠状水泥浆的搅拌设备,搅拌转数不小于1400转/分钟,根据盖梁长度(按大31米计算),搅拌机容量大于0。4M3,拌好的水泥浆必须通过不大于5mm滤网过滤;2、压浆泵采用活塞式压浆泵,能保证以0。
    7Mpa的恒压作业。3、抽真空设备应能提供不小于90%真空度的能力,在真空泵前配备空气滤清器,防止抽出的浆体直接进入真空泵。 四、灌浆操作1、张拉施工完成后切除外露多余钢绞线,清水冲洗,清洗后采用无收缩水泥砂浆封锚,封锚砂浆必须将外露钢绞线、夹片、锚具全部包裹,而且覆盖层厚度大于15mm;2、试抽真空:启动真空泵,使系统负压达到-0。
    08~-0。1MPa,当孔道内的真空度保持稳定时,停泵1分钟,若压力降低小于0。02MPa,即可认为孔道基本达到真空,如果不满足此要求,则表示孔道未能完全密封,需在灌浆前进行检查及更正。3、拌浆:拌浆前先加水空转数分钟,使搅拌机内壁充分湿润,将积水倒干净;将称量好的水倒入搅拌机,之后边搅拌边倒入水泥,再搅拌3~5分钟直至均匀;将溶于水的外加剂倒入搅拌机,搅拌5~15分钟,然后倒入盛浆筒;倒入盛浆筒的水泥浆应尽量马上泵送,否则搅拌机不得中途停止搅拌。
    孔道压浆的工作原理是怎样的?
    在压浆之前,首先采用真空泵抽吸预应力孔道中的空气,使孔 道内的真空度达到80%以上,然后在孔道的另一端再用压浆机以 大于0• 7 MPa的正压力将水泥浆压入预应力孔道。由于孔道内 只有极少的空气,很难形成气泡;同时,由于孔道与压浆机之间的 正负压力差,大大提高孔道压浆的饱满度。在水泥浆中,减小水灰 比,添加专用压浆剂,提高水泥浆的流动度,减小水泥浆的收缩。
    张家界孔道压浆料剂厂家直销
    如遇裂缝板,则考虑在裂缝周边布孔,孔位与裂缝间距 要不得小于30厘米。为保证施工的连续性,钻孔可采用钻孔机钻孔,钻孔应 按确定的孔位提前进行,孔深以穿透板厚为宜。钻头选择 直径3厘米,泥板块和沥青面层总厚约31。 5厘米,钻孔深 度控制在35 ~40厘米之间,用吹气的方法形成空腔,以便 于灰浆的初始分布,并且用3厘米橡胶管安插在孔口作为 衬垫。
    预应力孔道压浆料
    预应力孔道压浆料(公路表)
    预应力孔道压浆料(铁路表)
    预应力孔道压浆剂(公路表)
    预应力孔道压浆剂(铁路表)
    1、执行标准: JC/T986-2005《水泥基灌浆材料》; JGJ/T70-2009《建筑砂浆基本性能试验方法标准》;TB/T3192-2008《铁路后张法预应力混凝土梁管道压浆技术条件》
    孔道压浆剂是粉料,加水混合会形成 种具有收缩补偿性的,触变性的注浆液。该添加剂也有有效减水性、防腐性、膨胀性、阻锈性等的效果,使水与水泥之比控制在0.32左右,灌浆后获得和高的强度。
    (1)各种铁路、公路后张法预应力桥梁孔道压浆。
    (2)大型预应力结构孔道压浆。
    (3)各种混凝土结构接头处止漏灌浆。

    HY-360孔道压浆料可用于预应力桥梁孔道的锚固和灌浆,防止地下水腐蚀钢筋(如石头锚固)和钢绞线防腐阻锈孔道压浆料由微膨胀材料、减水剂以及多种无机和有机高分子材料组成。采用本产品配置的浆体具有良好的流动性,浆体稳定,充盈度好,凝结时间可调,无收缩、微膨胀,强度高等

    特点。符合TB/T3192-2008《铁路后张法预应力混凝土梁管道压浆技术条件》中对压浆剂的技术要求,是后张法预应力孔道压浆、混凝土构件接缝、接头等部位灌浆的外加剂。

    序号 检测项目 要求值 试验方法

    1 凝结时间 初凝:h≥5 GB/T1346-2001

    终凝:h≤24

    2 出机流动度,秒 10-17

    3 30分钟流动度,秒 10-20 JTG/TF50-2011附录C3
    60分钟流动度,秒 10-25

    4 自由泌水率,%;24h 0 JTG/TF50-2011附录C5-C6

    5 钢丝间泌水率,%;3h 0

    6 压力泌水率,% 0.22Mpa ≤2.0
    0.36Mpa
    7 充盈度 合格

    8 7天强度抗折强度,Mpa ≥6.5 GB/T17671-1999

    抗压强度,Mpa ≥40

    9 28天强度抗折强度,Mpa ≥10
    抗压强度,Mpa ≥50

    10 24h自由膨胀率,% 0-3 JTG/TF50-2011附录C4

    11 对钢筋腐蚀作用 无腐蚀 GB/T17671

    水胶比 0.26-0.28


    (1)流动性:浆体具有良好的流动性,流动度可在18±4s范围内调节,易于压浆。
    (2)微膨胀性:浆体凝结后具有无收缩或微膨胀性能,有良好的体积稳定性。
    (3)工作性:浆体工作性高,不泌水、不分层,能保持较长的工作时间。
    (4)高强性:增强效果明显,浆体硬化后强度高,粘结性好。
    (5)充盈性:浆体具有高充盈性,可压浆施工,管道内浆体密实无孔隙。


    (1)首先在搅拌机中加入实际拌合水的80%-90%,开动搅拌机,均匀加入全部防腐阻锈孔道压浆料,边加入边搅拌,然后均匀加入全部水泥。全部粉料加入慢速搅拌2min,然后加入剩下的10%-20%的拌合水,继续搅拌2min。
    (2)水泥浆自搅拌至压入孔道的时间,视气温情况而定, 般在30-40min范围内。
    (3)水泥浆在使用前应连续搅拌,搅拌机转速不低于1000r/min,以维持浆体的均匀性和流动性。
    (4)压浆时浆体温度应保持在5℃-30℃之间,否则应采取相应的措施满足条件。
    (5)因延迟使用所致流动度降低的水泥浆,不得通过加水来增加其流动度。
    (6)施工时,在高温条件下,应选择温度较低的时间,如夜间施工;在低温条件下,应按冬季施工处理
    张家界孔道压浆料剂厂家直销
    预应力管(孔)道压浆剂
    预应力孔道压浆料(公路表)
    预应力孔道压浆料(铁路表)
    预应力孔道压浆剂(公路表)
    预应力孔道压浆剂(铁路表)
    一、材料简介
    压浆料一种专用于后张法预应力管(孔)压浆施工的产品由多种优质水泥基材料和高性能外加剂优化配制而成,具有优异的流动性,浆体稳定,充盈度好,凝结时间可调,无收缩、微膨胀,强度高,不含对钢筋有害物质等特点。
    二、压浆料应用目的
      保护预应力筋不受腐蚀,保证预应力结构的安全
      保证预应力筋与混凝土之间的粘结力,让它们之间的预应力有效传递,使预应力筋和混凝土共同作用。
    消除预应力混凝土结构在反复荷载作用下应力变化对锚具造成的疲劳破坏,延长锚具使用寿命,提高结构的可靠性。
    三、压浆料应用领域
      各种铁路、公路后张法预应力桥梁孔道压浆。
      大型预应力结构孔道压浆。
      各种砼结构接头处止漏灌浆。
    帷幕灌浆,锚固灌浆,空隙填补或修复等。
    四、压浆料技术指标
      JTG/T F50-2011《公路桥梁施工技术规范》

    检测项目 指标
    氯离子含量,% ≤0.04
    凝结时间,h 初凝 ≥5
    终凝 ≤24
    流动度,s 出机流动度 10~17
    30min流动度 10~20
    泌水率,% 3h毛细泌水率 0
    24h自由泌水率 0
    压力泌水率,% 0.22MPa ≤1
    0.36 MPa ≤1
    抗压强度,MPa 7d ≥40
    28d ≥50
    抗折强度,MPa 7d ≥6.5
    28d ≥10
    自由膨胀率 3h 0~2
    24h 0~3
    对钢筋锈蚀作用 无锈蚀
    五、压浆料施工要点
      水料比为0.26~0.28,可根据灌浆部位不同进行调整。
      首先在搅拌机中加入实际拌合水的80%-90%,开动搅拌机,均匀加入全部压浆料,边加入边搅拌。全部粉料加入完毕,然后快速搅拌3min,加入剩下的10%-20%的拌合水,继续搅拌2min。
      压浆料自搅拌至压入孔道的延续时间,视气温情况而定,一般在30~1h范围内。
      压浆料在使用前和压注过程中应连续搅拌,以维持浆体的均匀性和流动性。
      压浆时应使用活塞式压力泵或真空泵,压力需大于0.7MPa。
      压浆时浆体温度应保持在5℃-30℃之间,否则应采取措施满足条件。
    六、压浆料搅拌注意事项
      搅拌机转速不低于1000r/min。
      因延迟使用所致的流动度降低的水泥浆,不得通过加水来增加其流动度。
      施工时,在高温条件下,应选择温度较低的时间,如夜间施工;在低温条件下,应按冬季施工标准进行。
    七、压浆料包装储存
      双层复合袋包装,净重20公斤/袋和40公斤/袋,保质期为6个月,超期使用应经试验验证后合格方可使用。
    应避免阳光直接照射,注意防潮及包装破损,要放在托板上离地贮存于干燥通风的室内。

    张家界孔道压浆料剂厂家直销
    PA-60预应力孔道压浆料
    预应力孔道压浆料(公路表)
    预应力孔道压浆料(铁路表)
    预应力孔道压浆剂(公路表)
    预应力孔道压浆剂(铁路表)
     一、产品介绍:
      混凝土无收缩防腐蚀预应力孔道压浆料一种专用于后张法预应力管(孔)压浆施工的产品由多种优质水泥基材料和高性能外加剂优化配制而成,具有优异的流动性,浆体稳定,充盈度好,凝结时间可调,无收缩、微膨胀,强度高,不含对钢筋有害物质等特点。孔道压浆剂是一种粉料,加水混合会形成一种具有收缩补偿性的,触变性的注浆液。
      二、适用范围:
      ★ 各种铁路、公路后张法预应力桥梁孔道压浆。
      ★ 大型预应力结构孔道压浆及各种混凝土结构接头处止漏灌浆。
      三、施工工艺:
      1、本产品水胶比为0.27左右,可根据灌浆部位不同进行调整。
      2、首先在搅拌机中加入实际拌合水的80%-90%,开动搅拌机,均匀加入全部防腐阻锈孔道压浆料,边加入边搅拌,然后均匀加入全部水泥。全部粉料加入慢速搅拌2min,然后加入剩下的10%-20%的拌合水,继续搅拌2min。
      3、水泥浆自搅拌至压入孔道的时间,视气温情况而定,一般在30-40min范围内。
      4、水泥浆在使用前应连续搅拌,搅拌机转速不低于1000r/min,以维持浆体的均匀性和流动性。
      5、压浆时浆体温度应保持在5℃-30℃之间,否则应采取相应的措施满足条件。
      6、因延迟使用所致流动度降低的水泥浆,不得通过加水来增加其流动度。
      7、施工时,在高温条件下,应选择温度较低的时间,如夜间施工;在低温条件下,应按冬季施工处理。
      四、注意事项
      搅拌机转速不低于1000r/min。因延迟使用所致的流动度降低的水泥浆,不得通过加水来增加其流动度。
      五、包装与贮存:
      1、 40kg/袋,可根据客户要求定制包装规格。
      2、 宜在室内阴凉、干燥、通风处保存,可在零度以下环境中存放。
    -/gbacabd/-
