防静电水泥砂浆产品介绍： 防静电水泥砂浆（地坪）对静电聚集有良好的导电能力，当使用法接地时，材料中可锻性的金属骨料和导电体提供地面一个高度防静电火花产生力，可传导地面的静电。应用范围：易燃品仓库、电子车间、易产生火花的生产区域、加油站、军需品或易爆工厂纺织品、纸浆、印刷厂等有荷静电聚集的区域。性能指标：★ 防静电水泥砂浆（地坪）对静电聚集有良好的导电能力，当使用适当的方法接料中可锻性的金属骨料和导电体提供地面一个高度防静电火花产生和导电能力，可的静电。导电指标值：1.0×105Ω—1.0×109Ω。★ 在实际施工时的含水量情况下，固化 28 天后的抗压强度可达 100N/mm2★ 防静电水泥砂浆（地坪）处理过的水泥地面比未经处理的地面耐磨度高 3 倍。★ 超强的粘结力，可与各种新旧混凝土地面直接粘结。★ 抢工期：施工 48 小时后，即可正常使用，厂家可按客户需要特别配制 3 个小★ 具有高抗油抗渗性能、防水抗渗功能。表面色泽鲜艳，可根据客户需求配置各种颜色。青岛卓能达建筑科技有限公司Qingdao ZhuoNengDa Building Technology Co., Ltd施工工艺：1、清理钢筋混凝土底板，无明水、油渍等；2、墙上弹线，找平。涂抹素混凝土找平，然后防静电水泥砂浆找平；3、导静电接地网络采用 4mm 涨拉钢筋分隔成 2 米 X2 米方阵,接点处钢筋应焊4、按照规定做到相应的厚度，可以分多次施工；5、防静电水泥砂浆找平，压光，养护；6、施工现场温度不应低于 5 度。施工用量：1、18kg/㎡2、直接兑水使用包装与贮存：★ 50kg/袋，可根据客户要求定制包装规格。★ 宜在室内阴凉、干燥、通风处保存，可在零度以下环境中存
常温养护
1）灌浆时，日平均温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水。灌浆料表面不便浇水时，可喷洒养护剂。
2）应保持灌浆材料处于湿润状态，养护时间不得少于7天。
3）当采用快凝快硬型水泥基灌浆材料时，养护措施应根据产品要求的方法执行。

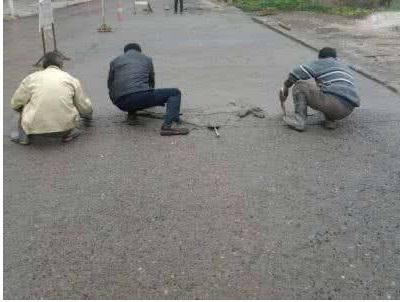

不发火防静电水泥砂浆地面施工工艺流程：
工艺流程：基层处理 → 找标高、弹线 → 洒水湿润 → 抹灰饼和标筋 → 搅拌
不发火砂浆 → 刷水泥浆结合层（拉毛） → 铺不发火水泥砂浆面层 → 木抹子搓
平 → 铁抹子压第一遍 → 第二遍压光 → 第三遍压光 → 养护
1 基层处理：先将基层上的灰尘扫掉，用钢丝刷和錾子刷净、剔掉灰浆皮和灰渣层，油
污，并用清水冲净。
2 找标高弹线：根据墙上的+50cm 水平线，往下量测出面层标高，并弹在墙上。
3 洒水湿润：用喷壶将地面基层均匀洒水一遍，或使用青岛卓能达厂家专
用界面剂效果更好。
4 抹灰饼和标筋（或称冲筋）：根据房间内四周墙上弹的面层标高水平线，确定面层抹
灰厚度（不应小于 20mm），然后拉水平线开始抹灰饼（5cm×5cm），
横竖间距为 1.5～2.00m，灰饼上平面即为地面面层标高。如果房间较大，为保证整体面层
平整度，还须抹标筋（或称冲筋），将水泥砂浆铺在灰饼之间，宽度与灰饼宽相同，用木抹
子拍抹成与灰饼上表面相平一致。铺抹灰饼和标筋的砂浆
材料配合比均与抹地面的砂浆相同。
5 搅拌不发火砂浆
6 刷水泥浆结合层；在铺设水泥砂浆之前；应涂刷水泥浆一层，其水灰比为 0.4～0.5（涂
刷之前要将抹灰饼的余灰清扫干净；再洒水湿润），不要涂刷面积过大，随刷随铺面层砂浆。
7 铺不发火水泥砂浆面层：涂刷水泥浆之后紧跟着铺水泥砂浆，在灰饼之间（或标筋之
间）将砂浆铺均匀，然后用木刮杠按灰饼（或标筋）高度刮平。铺砂浆时如果灰饼（或标筋）
已硬化，木刮杠刮平后，同时将利用过的灰饼（或标筋）敲掉，并用砂浆填平。
8 木抹子搓平：木刮杠刮平后，立即用木抹子搓平，从内向外退着操作，并随时用 2m
青岛卓能达建筑科技有限公司
Qingdao ZhuoNengDa Building Technology Co., Ltd. 靠尺检查其平整度。

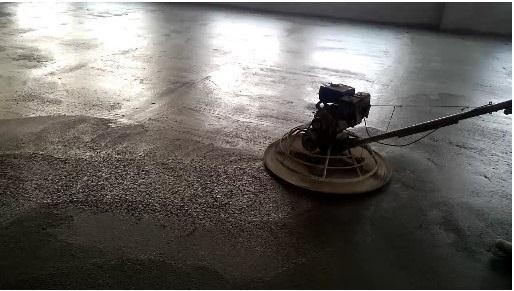

9 铁抹子压第一遍：木抹子抹平后，立即用铁抹子压第一遍，直到出浆为止，
如果砂浆过稀表面有泌水现象时，可均匀撒一遍干不发火水泥砂浆，再用木抹子用力抹压，
使干拌料与砂浆紧密结合为一体，吸水后用铁抹子压平。如有分格要求的地面，在面层上弹
分格线，用劈缝溜子开
缝，再用溜子将分缝内压至平、直、光。上述操作均在不发火水泥砂浆初凝之前完成。
10 第二遍压光：面层砂浆初凝后，人踩上去，有脚印但不下陷时，用铁抹子压第二遍，
边抹压边把坑凹处填平，要求不漏压，表面压平、压光。有分格的地面压过后，应用溜子溜
压，做到缝边光直、缝隙清晰、缝内光滑顺直。
11 第三遍压光：在不发火水泥砂浆终凝前进行第三遍压光（人踩上去稍有脚印），铁抹
子抹上去不再有抹纹时，用铁抹子把第二遍抹压时留下的全部抹纹压平、压实、压光（必须
在终凝前完成）。
12 养护：地面压光完工后 24h，铺锯末或其它材料覆盖洒水养护，保持湿润，养护时间
不少于 7d 当抗压强度达 5MPa 才能上人。
13 冬期施工时，室内温度不得低于+5℃。
注意事项： 1：严格按照厂家配合比施工，不得自行更改，保证施工均匀性
2：分格用材料应为不发火材料，如利用金属条，一般利用铜条或铝条，
严禁 用玻璃式硬质金属分格条。
3：金属分格条施工前应互相可靠连接，并与房屋主体构成有效等电位连
接。
4：分格条不宜用不同种类混合使用。
5：在做不发火防静电水磨石地面的时候选用颗粒较大的不发火细石混凝
土，浇筑厚度 4cm 左右为宜。

不发火水泥砂浆
不发火水泥砂浆是一种能经受冲击而不发生火花的功能性砂浆，当金属或坚硬石块等物体与该类砂浆发生摩擦冲击等机械作用时，均不发生红灼火花或火星，从而易燃物质不易引发火中爆炸危险。在工地即时可用的含特殊水泥、不发火矿物骨料及不发火中间体的耐磨地面材料，将其均匀地撒布在即将初凝阶段的基层混凝土表面，经专业手段施工，从而使其与混凝土地面形成一个密实、无孔、光亮的整体，该面层十分坚硬并高度耐磨。整体一次性浇筑施工可完全避免做找平层常出现的问题，诸如起鼓、收缩裂缝等。施工采用干撒式方法，确保该耐磨层与基面砼整体结合。

一、应用范围
轻工业厂房、机械摩擦车间、电子精密仪器仪表车间、油品制造及储蓄库、气体制造车间、高压变电间、仓库物流、易燃货物堆放区、实验室
二、产品特点
1.增强混凝土地面的耐磨性和强度。
2.地坪摩擦不产生火花。
3.高密度、不起尘
4.预包装产品不需要掺加其他材料
5.与新浇砼表面整体结合
6.施工工期短
7.持久、密实的表面永不褪色
8.可抵抗油脂，易清洁
9.非金属骨料潮湿环境不锈蚀
10.地表经连续使用后可增加光滑度
三、性能指标
技术数据
硬度：不发火地坪的表面硬度根据JC/T906-2002标准≤3.30mm(压痕直直径)。
耐磨性能：根据JC/T906-2002标准 （CB/T16925-1997 混凝土及制品耐磨性试验方法－滚珠轴承法）≥300% (耐磨度比).
不发火试验：在暗房中用1000g重力，600转旋转的砂轮进行打磨，观察未发现火星出现。
抗压强度：根据立方体试块养护28天后的测试结果：≥70.0 N/mm2。

SJ/T10694-2006《电子产品制造与应用系统防静电检测通用规范》
GB50209-2010《建筑地面工程施工质量验收规范》

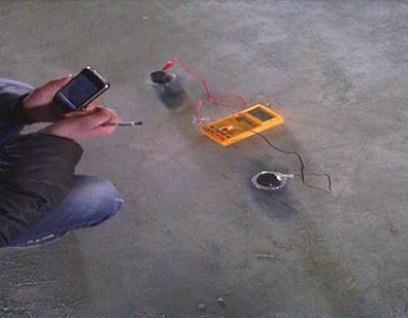

检验项目 检验结果
点对点电阻 1×105～1×10 10Ω 1.05×107
1.43×107
3.71×107
体积电阻 1×105～1×109Ω 4.06×107
3.39×107
4.11×107
不发火性能 在试验中无任何瞬时的火花 在试验中无任何瞬时的火花
四、施工工艺
1、在原材料加工过程中，须防止其它石种及杂质引入。
2、施工期间应进行一次吸铁检查。
3、严格控制材料的配合比，搅拌应均匀一致，颜色一致。
4、其它按常规混凝土施工及保养。
5 加水量：8-9% 厚度：2cm-4cm 1、建议用量为18-20kg/㎝/㎡
五、包装贮存
采用复合牛皮纸袋包装，25kg/袋，保质期为6个月。
须贮存于干燥通风的室内，包装袋密闭，注意防潮、防冻

企业配有专业的研发团队， 设有齐全的物理实验室、化学分析室、生产控制室，生产设备先进，检测设施齐全，确保产品质量高标准。
冬期施工养护
1）冬期施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温条件养护时不得浇水。
2）拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。
3）如环境温度低于水泥基灌浆材料要求的低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。

公司将在“和谐共赢、创造卓越”的企业服务理念指引下，与您携手共进、和谐发展。
